用户绘制控件

如果准备自己做绘制工作，则放置绘制代码的唯一位置是 UserControl_Paint 事件过程。当容器重新绘制控件所处的区域时，UserControl 对象会收到一个 Paint 事件。

如果 UserControl 对象内置的图形方法，如 Line 和 Circle，不能满足绘制需要，那么还可以使用 Windows API 调用来绘制控件。您还可以使用 Print 方法在控件上“绘制”文本。不论采用何种绘制技术，代码总是放在 UserControl_Paint 事件过程中。

如果控件必须根据用户的行为改变其外观，例如需要针对控件的单击事件进行处理，那么可以通过调用 UserControl 的 Refresh 方法来产生 Paint 事件。

注意当不能在具有 BackStyle = Transparent 的透明部分上绘图时，可以创建具有透明背景的控件。参阅本章前面的“给您的控件以透明背景”。

在编写用户绘制控件时不要设置 BackStyle = Transparent。如果 UserControl 是透明的，那么 Paint 事件将不会产生，图形方法也就不会工作。

重点在 Paint 事件中，不要使用 DoEvents，或任何会将控制权转移给其它程序的代码。这样做会引起错误。

下面的示例演示了三态按钮的基本工作原理，三态中的每一态由不同的位图表示。要试用此例，需要打开一个新的 Standard EXE 工程，然后用“工程”菜单为此工程添加一个 UserControl。在 UserControl 上放置一个 PictureBox，接着按下表设置对象的属性：

对象	属性	设定值
UserControl	Name	TripleState
PictureBox	AutoRedraw	True
	Name	picStates
	Picture	(任意的位图)
	Visible	False

注意如果为 Picture 属性选择的位图能够从左到右明显地改变颜色，那么本例的效果会更好。

在 UserControl 代码窗口的声明部分添加如下代码：

Option Explicit
'用于跟踪当前状态的私有变量。
Private mintState As Integer

使用一种简单的机制来提供三种状态：每次单击控件时增加私有状态变量的值，从而使控件的状态发生轮换。如果该值变的太大，就将其重置为零。在 UserControl 的 Click 事件过程中添加这段代码：

Private Sub UserControl_Click()
   mintState = mintState + 1
   If mintState > 2 Then mintState = 0
   '下一程序行产生 Paint 事件。
   Refresh
End Sub

在 UserControl 的 Paint 事件过程中添加如下代码。当 Paint 事件发生时，此段代码会把存于 PictureBox 中的不可见位图的三分之一复制到 UserControl。具体哪三分之一将被复制将取决于私有状态变量 mintState 的当前值。

Private Sub UserControl_Paint()
   PaintPicture picStates.Picture, 0, 0, ScaleWidth, _
      ScaleHeight, mintState * picStates.Width / 3, _
      0, picStates.Width / 3
End Sub

注意使控件的每一种状态具有不同外观的另外一种方法是使用 Select...Case 语句。

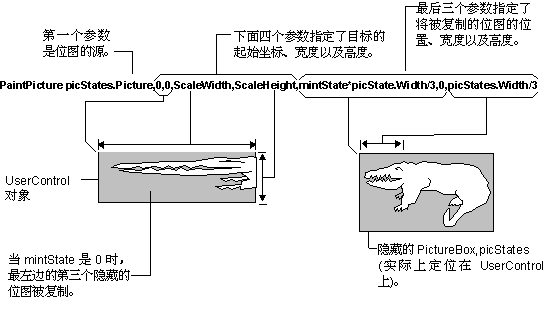

当 mintState 为零，即其初值时，隐藏位图的前三分之一会被复制到 UserControl 上，如图 9.12 所示：

图 9.12 复制隐藏位图的前三分之一到 UserControl

在 UserControl 设计器上单击“关闭”框，激活它在“工具箱”中的图标。双击此图标将控件的一个复本放置在窗体上，再按 F5 键运行工程。单击本控件改变其状态。

可以把该窗体隐藏在另一个窗口后面，或者先将其最小化后再还原此窗体，以此来验证该控件能够正确地保持它的状态，并进行相应的重绘。

提示在绘制控件时，为了达到更好的性能，请确信 AutoRedraw 属性是设置为 False 的。

详细信息 请参阅“创建一个 ActiveX 控件”中的“绘出 ShapeLabel 控件”。

关于使用 Windows API 调用，请参阅《部件工具指南》的“访问 Microsoft Windows API”部分。关于 PaintPicture 方法，请参阅《程序员指南》的“使用文本和图形”。

处理其它事件

以类似的方式，可以模拟其它的事件驱动的外观变化，如按钮压下时的动画。要模拟按钮压下动作，可以在 MouseUp 和 MouseDown 事件过程中添加改变状态的代码。不论使用什么事件，原理都是一样的：改变状态，并调用 Refresh 方法。

显示具有焦点的用户绘制控件

如果控件能够获得焦点，就需要另外一个状态变量来跟踪当前控件是否具有焦点，这样，每当控件重绘自己时，它将显示出自己是否拥有焦点。

使用 Windows API DrawFocusRect，可以绘制出 CommandButton 控件的那种单像素点虚线型焦点指示。对于非矩形的焦点指示，没有功能相当的 API 可以使用。

详细信息 请参阅本章前面的“怎样处理控件中的焦点”。

显示禁用状态的用户绘制控件

如果实现了 Enabled 属性，就有必要跟踪控件是否是允许使用的，这样当控件被禁用时就可以为使用者提供可视化的提示。

如果按本章前面“控件的激活与禁用”中所述的方法实现控件的 Enabled 属性，那么只需检查 UserControl.Enabled 就可以确定是否应该把控件绘制成活动状态。

以何种方式绘制禁用状态的控件，完全取决于控件的制作者。

可作为缺省按钮的用户绘制控件

把 UserControl 对象的 DefaultCancel 属性设置为 True，即可通知容器该控件可作为缺省或取消按钮，这样扩展对象将显示出 Boolean Default 和 Cancel 属性。

检查 AmbientProperties 对象的 DisplayAsDefault 属性值可以确定控件是否应该显示额外的黑色边框，以此来通知最终用户该控件是缺省按钮。仅当 DisplayAsDefault 属性为 True 才需显示此边框。

重点在 Windows 中，按钮的正确行为应该是这样的，仅当控件被指定为缺省按钮，并且没有其它的按钮具有焦点时，它才显示代表缺省的边框。仅当这两个条件都满足时，DisplayAsDefault 才为 True。确定何时显示边框的其它方法都将导致错误。

详细信息 请参阅本章前面的“理解容器的扩展对象”和“使用环境对象与容器保持一致”。

处理 FontChanged 事件

如果您希望在用户绘制控件上显示文本，可以在 UserControl_Paint 事件中使用 Print 方法。例如，下面的代码将在前例中的 TripleState 控件上显示“Push Me”：

Private Sub UserControl_Paint()
   Cls      ' 清除原来的文本
   Print Spc(3); "Push Me"
End Sub

不过上面的例子还有一个问题 — 文本将总是被显示为缺省的字体，即使您已经显露控件的 Font 属性也是如此。由于控件不知道字体已经改变了，它也就不会触发 Paint 事件。

为了解决这个问题，需要为您的用户控件增加一个 Font 对象，并在 Font 对象的 FontChanged 事件中调用用户对象的 Refresh 方法。Font 必须使用 WithEvents 关键字进行声明，以便显露该事件：

Option Explicit
Private WithEvents mFont as stdFont

关于 Font 对象和 FontChanged 事件和完整示例，请参阅“ActiveX 控件功能”中的“在用户控件中添加 Font 对象”。
