坐标系统概述

本章描述的每一个图形操作(包括调整大小、移动和绘图),都要使用绘图区或容器的坐标系统。虽然用坐标系统能达到成功的图形效果,然而,如何用坐标系统定义窗体和控件在应用程序中的位置,也是很重要的。

坐标系统是一个二维网格,可定义屏幕上、窗体中或其它容器中(如:图片框或 Printer 对象)的位置。使用窗体中的坐标,可定义网格上的位置:

(x, y)

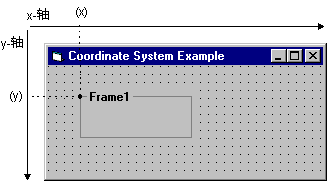

x 值是沿 x 轴点的位置,最左端是缺省位置 0。y 值是沿 y 轴点的位置,最上端是缺省位置 0。该坐标系统的图示在图 12.3 中。

图 12.3 窗体的坐标系统

以下规则用于 Visual Basic 坐标系统:

沿这些坐标轴定义位置的测量单位,统称为刻度。在 Visual Basic 中,坐标系统的每个轴都有自己的刻度。

坐标轴的方向、起点和坐标系统的刻度,都是可以改变的,但是,对现在来说,使用的是缺省系统。本章后面的“改变对象的坐标系统”中将讨论如何改动。

缇的解释

所有 Visual Basic 的移动、调整大小和图形绘制语句,根据缺省规定,使用缇为单位。是打印机的一磅的 1/20(1,440 缇等于一英寸;567 缇等于一厘米)。这些测量值指示对象打印后的大小。屏幕上的物理实际距离根据监视器的大小变化。“改变对象的坐标系统”中描述了如何选择缇以外的单位。
